       近年来,伴随我国自动驾驶技术以及智能电动车产业的蓬勃发展,智能汽车的电池材料、智能材料以及前端感知等的实验室建设需求不断提升,诸如电解液、正负极材料、隔膜等原材料,以及电池、自动驾驶传感器(如车载激光雷达)等汽车零部件需求量持续增长。



      作为智能汽车新一轮的高级配置——激光雷达产业链日趋成熟,国内不少激光雷达企业在全球范围内后来居上,一跃成为行业领导者。


      SLD有幸与激光雷达行业佼佼者达成项目合作,参与到智能汽车产品研发及检测实验室建设项目中。在合作过程中,SLD积攒了不少行业实验室建设经验,本文将带你一起揭秘汽车产业中最常见的电子电气实验室的建设要素。


       电子电气实验室介绍


        通常,一个完整的电子电气实验室需要具备:通用功能间、EMC实验室功能间、安规实验室功能间、失效分析实验室功能间、可靠性实验室功能间。


        电子电气实验室装修中,由于暗室、屏蔽室是用于EMC测试,由大量金属材料制作,是高价值的测试环境平台,因此,暗室、屏蔽室的装修建设是重中之重。

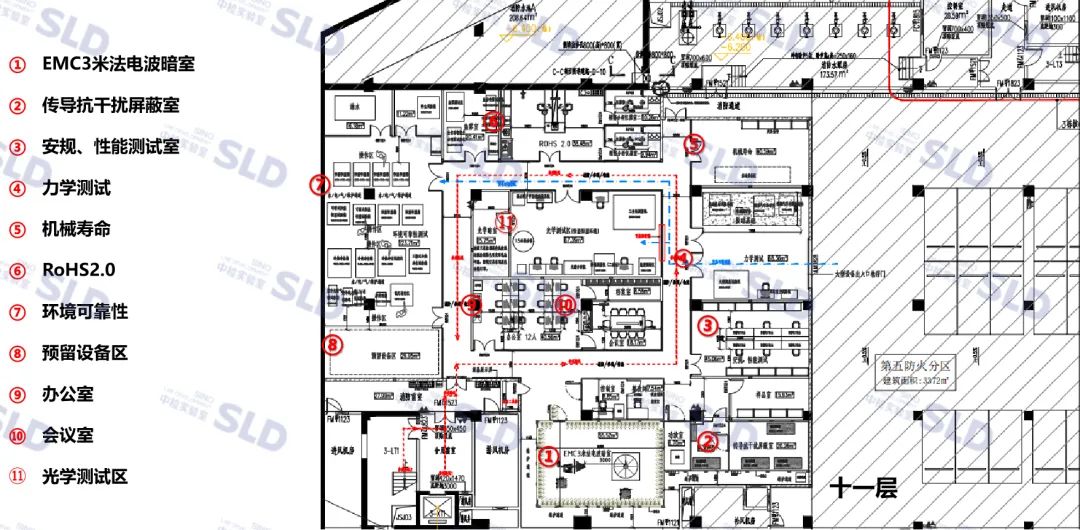

        电子电气实验室功能布局



     1.通用功能间:办公区,样品室,资料室,茶水间,会议室,休闲服务区。


     2.EMC实验室功能间:屏蔽室,功放室,整改室,电波暗室,OTA暗室,EMS实验室


     3.安规实验室功能间:安规实验室,燃烧实验室,温升实验室。


     4.可靠性实验室功能间:老化实验室,恒温恒湿实验室,防尘实验室,防水实验室,快速温变实验室,HALT实验室,盐雾试验室,冲击实验室,三综合实验室。


    5.失效分析实验室功能间:制样室,显微分析实验室,扫描电镜实验室,热分析实验室,透射电镜实验室,X射线分析室,力学实验室,能谱分析室,光谱分析室,清洁度测试实验室。

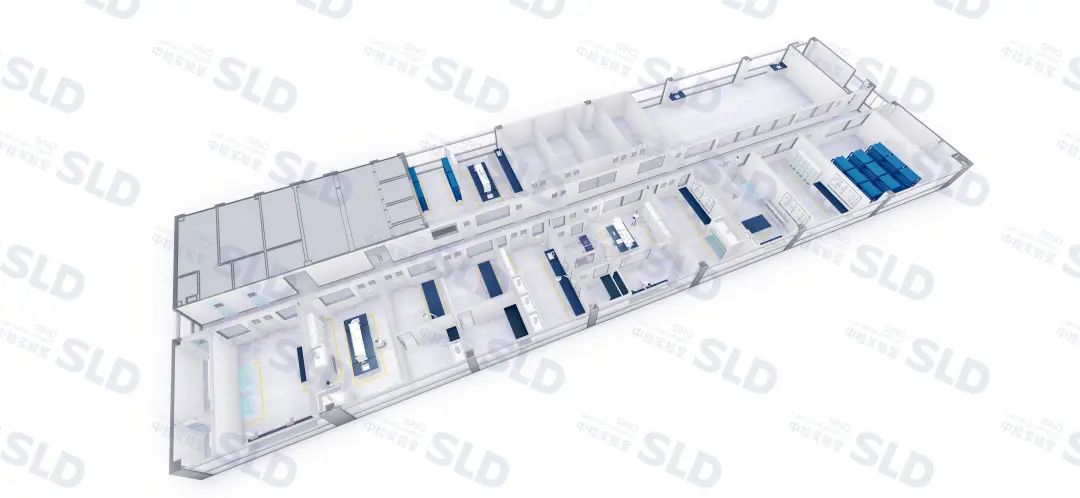

电子电气实验室设计规划


      电气电气实验室的建设,在平面设计规划前期必须充分掌握建设场地的纵深、层高、楼板荷载和隔音降噪的需求参数,结合研发、检测项目及设备清单,合理规划布局。


     SLD结合多年相关电子电气实验室建设项目经验,总结如下:


     1.建筑布局可以考虑采用单通道设计和双通道设计格局,将需要大纵深的主要功能间放置一侧,空间需求小的辅助功能间靠角落设置。


     2.结合设备规格尺寸,规划足够的通道宽度和进出门的尺寸,以及足够的室内吊顶层高,避免设备无法进场安装的情况。


     3.尽量遵循设备特性和同类检测项目设备的通用性进行分布排列,例如电子电气的安规测试和电气性能方面的检测区域应邻近布置;

     环境耐候测试和寿命测试应集中布置,一方面减少人员来回走动节约时间成本,同时也能集中工艺排气管道分布,从而降低建设成本。





     4.电子电器的测试通常会涉及到大电流充放电,电压跌落等测试,平面布局时应注意做好物理空间上的防护屏蔽区和安全操作区划分,做好独立的接地措施,保证实验室人员的安全。


     5.对于有振动减震需求的房间设置,在平面布局上,应注意远离人员密集区域和对振动敏感的检测设备功能间,地面做好隔振基础,墙面天花也应有相应的隔音降噪处理措施。


     6.环境耐候测试和寿命测试设备尺寸较大,需充分考虑设备排布间隙,保证产生高温设备的区域达到较好的散热换气效果。





       7.工艺配套的高功率电缆、纯水、气路、循环冷冻水的管路应尽量贴墙布置并预留出足够的维修空间,水电交叉布线应遵循相关安全规范合理布置,降低实际操作风险。


       8.防水防尘盐雾等检测功能间应根据实际情况选用防水防尘耐腐蚀的建筑材料和工艺配套,延长实验室的使用寿命。


       9.有温湿度要求的功能间应充分考虑空调机组的放置,选取合适的区间设置,在满足检测流程要求的同时尽量减少人员频繁进出带来的环境影响。


       10.辅助用房的纯水室、气体室、空压机房、空调机房、废液暂存室设置时,应严格遵守建筑设计防火规范和检验检测实验室设计与建设技术通用要求的规定,做好防盗防爆措施。
